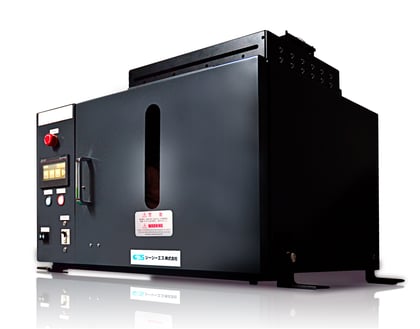

UV-LED照射器メーカーが提案する『卓上バッチ型UV-LED照射装置』が、ついに登場!



2020.10.20



UV硬化の実験、開発や小ロット生産で、安全で操作も簡単な硬化装置をお探しではないでしょうか?

そんなご要望に最適な『卓上バッチ型UV-LED照射装置』をご提案いたします。

  ※UV硬化とは、紫外放射エネルギーを利用して光重合と呼ばれる化学反応を起こし、紫外線硬化樹脂などを液体から固体に変化させる技術で、

   接着剤の硬化や印刷インクの乾燥、ハードコート塗装、部品の接着などに活用されています。

実験・開発・小ロット生産に最適!


特長

 搭載するUV-LED照射器は、サイズは9種類、波長は4種類をご用意

 (カスタム対応も可能)

  ・ワークの硬化条件に応じた波長や、最適なサイズの照射器が柔軟に選択可能


 タッチパネルによる直感的な操作性

  ・調光、照射時間、波長選択(2波長混合にも対応)が簡単に設定可能



 各評価条件に合わせた実験、生産を実現

  ・昇降可能な大型ステージ。照射距離の調整機能を搭載

  ・大型ワークや、高さのあるワークの照射も可能

  ・UVカットののぞき窓から、UV照射中のワーク視認も可能



 窒素パージボックスの設置で、酸素の濃度を調整

  ・酸素阻害を抑制したUV照射実験に最適

  ・窒素パージBOXのみのご提案も可能


▼搭載可能なUV-LED照射器


■ 9 種類のサイズ × 4 波長(365nm / 385nm / 395nm / 405nm) = 36 機種に対応

■ ラインアップにないサイズ、波長(深紫外を含む)、2 波長混合照射器などのカスタマイズにも柔軟に対応

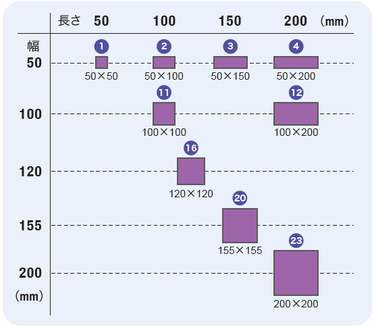

ラインアップ分布図(イメージ)

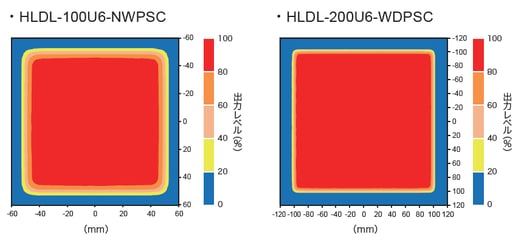

相対放射照度分布図(照射距離:10mm)



簡便な操作を実現


■ タッチパネルによる直感的な操作性

  各種設定や操作は、タッチパネルで選択するだけの簡単オペレーション。調光、照射時間、波長選択(2 波長の場合)が

  簡単に設定できます。また、あらかじめ設定した3パターン(調光・照射時間)のモードの呼び出しが可能です。



設定画面

設定画面

運用中

エラー表示中



■ 昇降が可能な大型ステージ(320mm x 220mm)

■ 大型ワークや、高さのあるワークへのUV 照射も可能

■ 照射距離は5mm ~ 170mm で調節可能

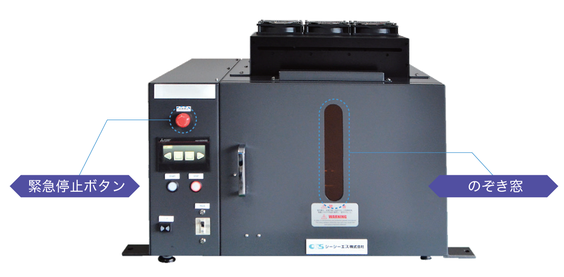

■ のぞき窓(UV カット)から、

    UV 照射中のワークの視認が可能

■ 万全な安全対策

      ・UV漏れ対策

      ・UVステージの温度監視機能

      ・UV照射ボックス内換気用FANエラー検出機能

      ・緊急停止ボタン

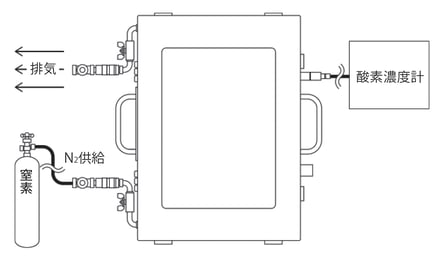

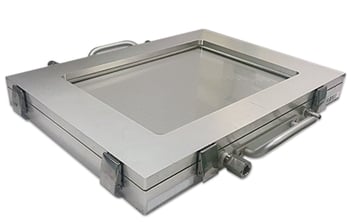

▼ 窒素パージボックスの設置も可能(オプション)


■ 窒素(不活性ガス)を封入し、酸素の濃度調整が可能

■ 酸素阻害を抑制した、UV 照射実験に最適

■ UV 照射装置内への設置が可能なコンパクト設計

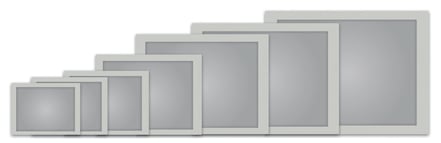

■ ご要望に合わせて、最適なサイズのパージボックスをご提案
