ハイパワーラインセンサ用照明「LN-GA/LN-HAシリーズ」を発売いたしました!

ハイパワーライン照明

LN-GAシリーズ

高速ライン検査に最適

ハイパワースリムライン照明

LN-HAシリーズ

コンパクトかつ高性能

「CCS AItec」ブランドの第2弾として、

「LN-GA/LN-HAシリーズ」を発売いたしました。

 ※「CCS AItec」ブランドの詳細は、こちらをご覧ください。



ラインセンサカメラを使用した検査において、高出力照射が可能となり、ガラスや各種シート、金属表面等の外観検査に幅広くお使いいただける製品です。


■ハイパワーライン照明 LN-GAシリーズの特徴




 ・メタルハライドランプから置き換え可能な高出力を実現。

 ・発光面の長さは、標準品で最大3,000mmまで可能。

 ・ファンからの排気がワーク方向にいかない、独自の冷却システムを採用。

※シーシーエスWeb会員の方は、外観図面や取扱説明書などダウンロードいただけます。



■ハイパワースリムライン照明 LN-HAシリーズの特徴




 ・スリムな筐体で、高出力を実現。

 ・発光面の長さは、標準品で最大3,000mmまで可能。

 ・自然冷却タイプのため、医療器具の製造現場など、

  クリーンルーム環境での利用に最適

※シーシーエスWeb会員の方は、外観図面や取扱説明書などダウンロードいただけます。

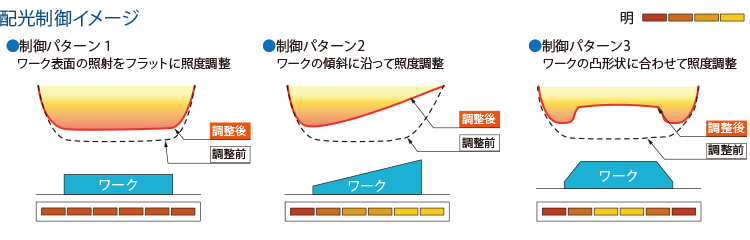

■配光ブロック単位(LN-GAシリーズ 25mm / LN-HAシリーズ 100mm)で調光可能


■撮像例 / 用途例


フィルムの外観検査

従来のライン照明

従来のライン照明では、

ムラを検出することは困難。

LN-GAシリーズ照明

高出力照射により、

ムラを検出することが可能。

用途例

・鋼板の検査

・ガラスの検査

・シートの検査

・金属表面の検査

・端部の検査など


電子部品の表面検査

従来のライン照明

(自然冷却方式)

光量が不足し、キズを浮かび

上がらせることは困難。

LN-HAシリーズ照明

ローアングルからの高出力照射によって、キズを浮かび上がらせている。

用途例

・医療器具の検査

・食品包装の検査

・食品容器の検査

・衛星用品の検査など


■データ


掲載データは参考用です。製品の品質を保証するものではありません

 照度変化 (LN-GA-400SW-FN)

※1 照明からワークまでの照射距離

 照度変化 (LN-HA-400SW)



■PSCC-J1Aシリーズ(LN-GA/HAシリーズ専用電源)



 ・定電流方式

 ・256または1000段階の調光値をデジタル設定

 ・パラレル通信、RS-232C通信、およびイーサネット通信で外部制御

  (注:パラレル通信時の調光値は256段階固定です。)

 ・LEDの断線、LEDの異常温度、電源の異常温度、電源ファン停止、

  およびLED駆動電圧の異常を検知




 無料テスト機のご用意もございますので、下記よりお気軽にお問い合わせください。
